Расшифровка схемы предохранителей Haval F7 2 (NEW)

Haval Руководство по эксплуатации Руководство по ремонту

В автомобилей Haval F7 II (NEW) установлено 3 блока предохранителей

Блок предохранителей в салоне
1. Схема предохранителей
2. Расшифровка предохранителей
Блок предохранителей в багажнике
1. Схема предохранителей
2. Расшифровка предохранителей
Блок предохранителей под капотом
1. Схема предохранителей
2. Расшифровка предохранителей

Блок предохранителей в салоне

Блок находится слева снизу от руля

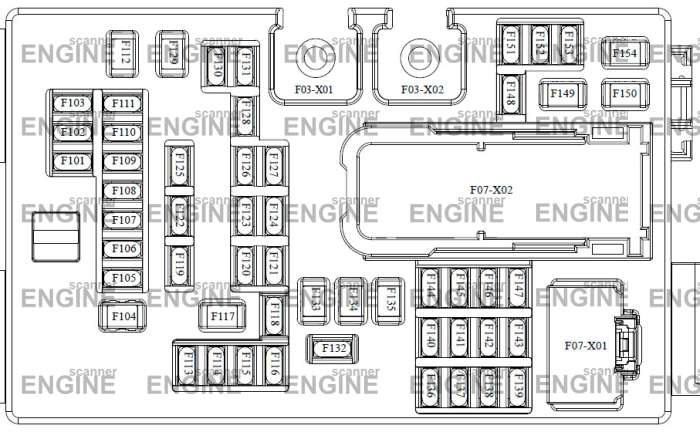

Схема предохранителей салона

Расшифровка предохранителей салона

Номер	Описание	Ампер
F101	* HCU-BAT	15A
F102	*Блок управления системы климат-контроля / датчик дождя и освещенности / система взимания платы**	10A
F103	Включатель стоп-сигналов	5A
F104	Вентилятор	40A
F105	*USB-порт / разъем видеорегистратора**	7,5A
F106	* Обогрев рулевого колеса	15A
F107	Дополнительная розетка питания в зоне передних сидений	15A
F108	Питание IG1	15A
F109	Резерв
F110	Резерв
F111	Резерв
F112	* Преобразователь постоянного тока 400 Вт	40A
F113	* Проекционный дисплей	7,5A
F114	Внутреннее освещение	10A
F115	Резерв
F116	Резерв
F117	Резерв
F118	* Дополнительная розетка питания в зоне сидений заднего ряда	15A
F119	Диагностический разъем	10A
F120	* Радарный датчик / * система беспроводной зарядки	15A
F121	Блок управления системы пассивной безопасности	15A
F122	T-BOX, усовершенствованная система помощи при вождении	10A
F123	Резерв
F124	Центральный замок	15A
F125	* Сиденье (IG) / комбинированный переключатель (IG)	5A
F126	* Усилитель мощности 1	15A
F127	* Усилитель мощности 2	15A
F128	T-BOX, комбинация приборов, контроллер системы экстренного вызова	10A
F129	* Люк / * солнцезащитная шторка	25A
F130	Головное устройство мультимедийной системы	25A
F131	Дисплей, система экстренного вызова	15A
F132	* Замок дверцы топливозаправочной горловины	5A
F133	Контроллер двери водителя	25A
F134	Контроллер двери переднего пассажира	25A
F135	Резерв
F136	Резерв
F137	Резерв
F138	Резерв
F139	Резерв
F140	Резерв
F141	* Система управления аккумуляторной батареей	10A
F142	Резерв
F143	Резерв
F144	* Регулировка положения сиденья	30A
F145	* Подогрев передних сидений	20A
F146	Резерв
F147	Резерв
F148	Резерв
F149	Резерв
F150	Резерв
F151	* Подогрев сидений заднего ряда	20A
F152	*Высокочастотный приемный модуль / усовершенствованная система помощи при вождении**	7,5A
F153	* Блок управления системы полного привода	20A
F154	Резерв

Блок предохранителей в багажнике

Блок находится в багажнике в нише слева

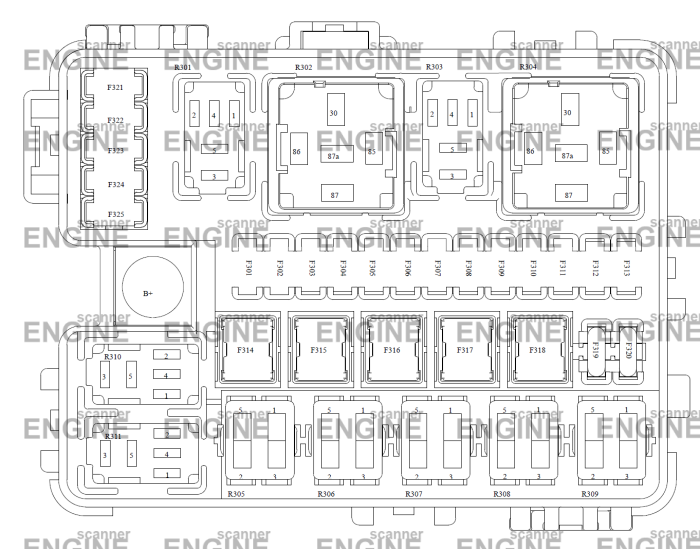

Схема предохранителей багажника

Расшифровка предохранителей багажного отсека

Номер	Описание	Ампер
F301	Масляный насос	15A
F302	Контроллер двери багажного отделения	30A
F303	Задний комбинированный фонарь	7,5A
F304	Резерв
F305	Контроллер двери багажного отделения	10A
F306	Задний комбинированный фонарь	7,5A
F307	Разблокировка двери багажного отделения	10A
F308	Очиститель заднего стекла	10A
F309	Резерв
F310	Резерв
F311	Резерв
F312	Резерв
F313	Датчик движения ноги	5A
F314	Обогрев заднего стекла	40A
F315	Резерв
F316	Резерв
F317	Резерв
F318	Резерв
F319	Резерв
F320	Резерв
F321	Обогрев зеркал заднего вида	10A
F322	Обогрев заднего стекла	30A
F323	Резерв
F324	Резерв
F325	Резерв
R301	Резерв
R302	Реле обогрева заднего стекла
R303	Реле очистителя заднего стекла
R304	Резерв
R305	Резерв
R306	Резерв
R307	Резерв
R308	Резерв
R309	Реле топливного насоса
R310	Резерв
R311	Реле разблокировки замка двери багажного отделения

Блок предохранителей под капотом

Блок находится справа от аккумулятора

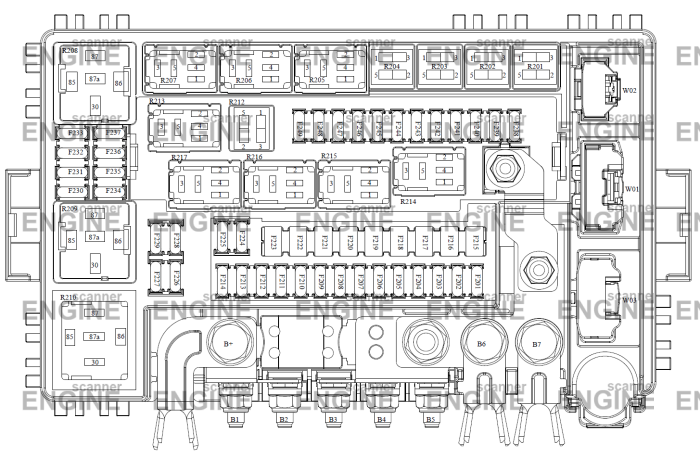

Схема предохранителей под капотом

Расшифровка предохранителей моторного отсека

Номер	Описание	Ампер
B1	Блок предохранителей в приборной панели	125A
B2	Резерв
B3	Вентилятор	60A
B4	Насос охлаждающей жидкости двигателя*	60A
B5	EPS	80A
B6	Резерв
B7	Начиная с первого
F201	Стеклоочистители	20A
F202	Насос охлаждающей жидкости TCU*	10A
F203	TCU 1	25A
F204	Стеклоомыватель	15A
F205	Резерв
F206	Компрессор	10A
F207	CEM 2	30A
F208	Резерв
F209	CEM 4	30A
F210	Постоянное напряжение ECM	15A
F211	Резерв
F212	Стартер	30A
F213	Звуковой сигнал	15A
F214	CEM 1	30A
F215	ESP 1	40A
F216	ESP 2	40A
F217	Резерв
F218	Обогрев ветрового стекла с левой стороны	40A
F219	Резерв
F220	Резерв
F221	Обогрев ветрового стекла с правой стороны	40A
F222	Резерв
F223	Главное реле	30A
F224	Фара 1	20A
F225	Резерв
F226	ECM IG1	10A
F227	Резерв
F228	Обратная связь пускового реле	5A
F229	Резерв
F230	Предохранитель главного реле 4	10A
F231	Главное реле 3	15A
F232	Главное реле 2	15A
F233	Главное реле 1	20A
F234	Резерв
F235	Резерв
F236	Резерв
F237	Резерв
F238	CEM 5	30A
F239	Резерв
F240	Резерв
F241	Резерв
F242	Резерв
F243	CEM 3	30A
F244	Резерв
F245	Резерв
F246	CEM 6	30A
F247	Резерв
F248	Резерв
F249	Фара 2	20A
R201	Насос охлаждающей жидкости TCU*
R202	Реле компрессора
R203	Резерв
R204	Реле звукового сигнала
R205	Втягивающее реле
R206	Реле низкоскоростного режима очистителей ветрового стекла
R207	Пусковое реле
R208	Реле обогрева ветрового стекла с левой стороны
R209	Главное реле
R210	Обогрев ветрового стекла с правой стороны
R211
R212	Резерв
R213	Реле головного освещения 1
R214	Реле электропривода насоса омывателя заднего стекла
R215	Реле высокоскоростного режима очистителя ветрового стекла
R216	Реле головного освещения 2
R217	Реле электропривода насоса омывателя ветрового стекла
